產品描述
Y-ML、YN-ML系列隔膜式壓力表
ML 、MF系列隔膜壓力表是引進國外xj****技術制造的主要部件隔膜連接體采用Qcr18Ni12M02Ti不銹鋼材料,并根據被測介質的要求在其體內充以適當?shù)墓ぷ饕骸#ǜ视突蚬栌停┐藘x表廣泛應用于石油、化工、化纖、染化、制堿、食品工業、原子能工業中測量腐蝕性較強,粘度較大、易結晶介質的壓力。
主要技術指標
1、精度等級1.6級、 2.5級
2、測量范圍(MPa)
0~0.1 0~0.16 0~0.25 0~0.4
0~0.6 0~1 0~0.16 0~2.5
0~4 0~6 0~10 0~16
0~25 0~40 0~60 0~100
-0.1~0 -0.1~0.06 -0.1~0.15 -0.1~0.3
-0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4
(特別規格、請?jiān)谟嗀洉r(shí)注明)
3、隔膜材料sus316 、sus316L、蒙乃爾合金、純鈦、Ocr18Ni12Mo2Ti哈氏合金
4、隔膜體內部填充工作液(1)甘油(2)硅油(3)根據用戶需求填充
5、工作條件(1)溫度:環境溫度-25~55攝氏度,被測介質溫度-25~80攝氏度(根據選型可用至300攝氏度)
(2)工作壓力靜負荷用至測量上限值提3/4交變負荷用至測量上限值
6、連接尺寸(1)螺紋連接M20x1.5(G3/8``G1/2``NPT1/2.......)
(2)法蘭連接機械工業部標準JB81-59<<平焊鋼法蘭>>
(b)化學工業部標準HG5019-58<<耐酸平焊鋼法蘭>>
(c)本廠法蘭標準、見外型尺寸
(d)可根據用戶特別生產
7、指示儀表表外徑直徑100mm直徑150mm

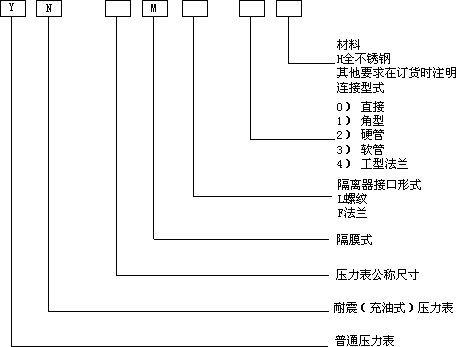

型號 | 測量上限MPa | 隔離器接口形式 | 被測介質允許zui高溫度℃ | 適用范圍 |
Y-100150ML | 0.25~40 | 螺紋 | 腐蝕性較大的液、氣介質 | |
Y-100150M | 0.25~25 | F型法蘭 | -30~60 | 粘度大易結晶介質 |
Y-100150MF4 | 0.25~25 | 工型、法蘭 | 腐蝕性較大的液、氣介質 | |
Y-100150ML2 | 0.25~40 | 螺紋、硬管 | 溫度較高,有腐蝕性的液、氣介質 | |
Y-100150MF1 | 0.25~25 | F法蘭、角形 | 200 | 粘度較大、易結晶 |
Y-100150MF | F法蘭、硬管 | 有腐蝕性的較高溫度介質 | ||
Y-100150ML3 | 0.25~40 | 螺紋、軟管 | 環境惡劣,振動較大的場所, | |
Y-100150MF3 | 0.25~25 | F法蘭、軟管 | 300 | 有腐蝕性的高溫介質 |
