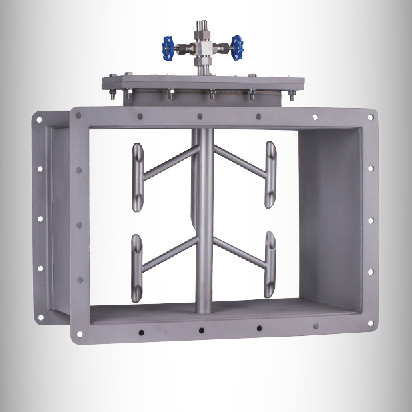

多點矩陣式測量裝置
概述 工業現場大口徑氣體流量計安裝處，由于空間所限直管段長度不夠是普遍現象，這時管道內旋轉流及流速分布嚴重畸變，流量計儀表系數產生很大偏移，非圓截面（矩形、多邊形等）管道內流速分布更加復雜，并且大
- 質量穩定：實行全過程質量監控，一絲不茍，多方位檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶著想！
- 交貨快：完善的生產線，優化的庫存，縮短交貨時間！
- 電話：15062217900
- 傳真：15062217900
- 郵箱：njdlckj@163.com
產品描述
概述
工業現場大口徑氣體流量計安裝處，由于空間所限直管段長度不夠是普遍現象，這時管道內旋轉流及流速分布嚴重畸變，流量計儀表系數產生很大偏移，非圓截面（矩形、多邊形等）管道內流速分布更加復雜，并且大小管道并不具備相似性，給流量測量帶來很大的困擾，我公司生產的多點矩陣流量測量裝置，通過把整個管道截面分成N個等面積單元，流量傳感器上設總壓孔，總壓孔的位置正好處于每個單元面積的中心位置，所測總壓即反映了各個單元面積的流速大小，并在流量傳感器中將各點總壓平均后，和位于傳感器背流方向軸線位置的靜壓檢測口測得的靜壓，分別引出流量傳感器，形成差壓輸出，差壓開方與流量存在線性關系。
特點
此類流量傳感器分兩種結構，一種適用于干凈流體，另一種適用于含塵流體。
結構簡單，重量輕。
大口徑儀表制造成本低，口徑愈大，優點愈突出。
安裝方便，可做成在線不斷流結構，便于維修、更換或定期檢查。
流量探頭類型多，可根據使用對象選用，因此適用的流體種類、工作狀態非常廣泛。
流量計的校驗簡便，一般只需要校驗測量探頭，無需校驗裝置的口徑與流量計的口徑一一對應，校驗裝置為中*********，校驗費用低廉，由此解決了大口徑流量計校驗的難題。
一種規格的流量探頭可用于多種口徑的管道，可減少用戶備用儀表的數量，并給設計、制造、訂貨、現場使用帶來方便。
產品規格及說明
產品 規 格 | 說 明 | ||||||
多點矩陣測量裝置 | |||||||
介 質 | J | 潔凈氣體 | |||||
HC | 含塵氣體 | ||||||
連接方式 | 1 | 法蘭連接式 | |||||
2 | 直焊式 | ||||||
3 | 在線插拔式 | ||||||
4 | 特殊定做結構 | ||||||
管道材質 | C | 碳鋼 | |||||
S | 不銹鋼 | ||||||
O | 其它 | ||||||
公稱壓力 | 025 | 0.25MPa | |||||
06 | 0.6MPa | ||||||
公稱直徑 | －300 | DN300 | |||||
－350 | DN350 | ||||||
… | …… | ||||||
－6000 | DN6000 | ||||||
